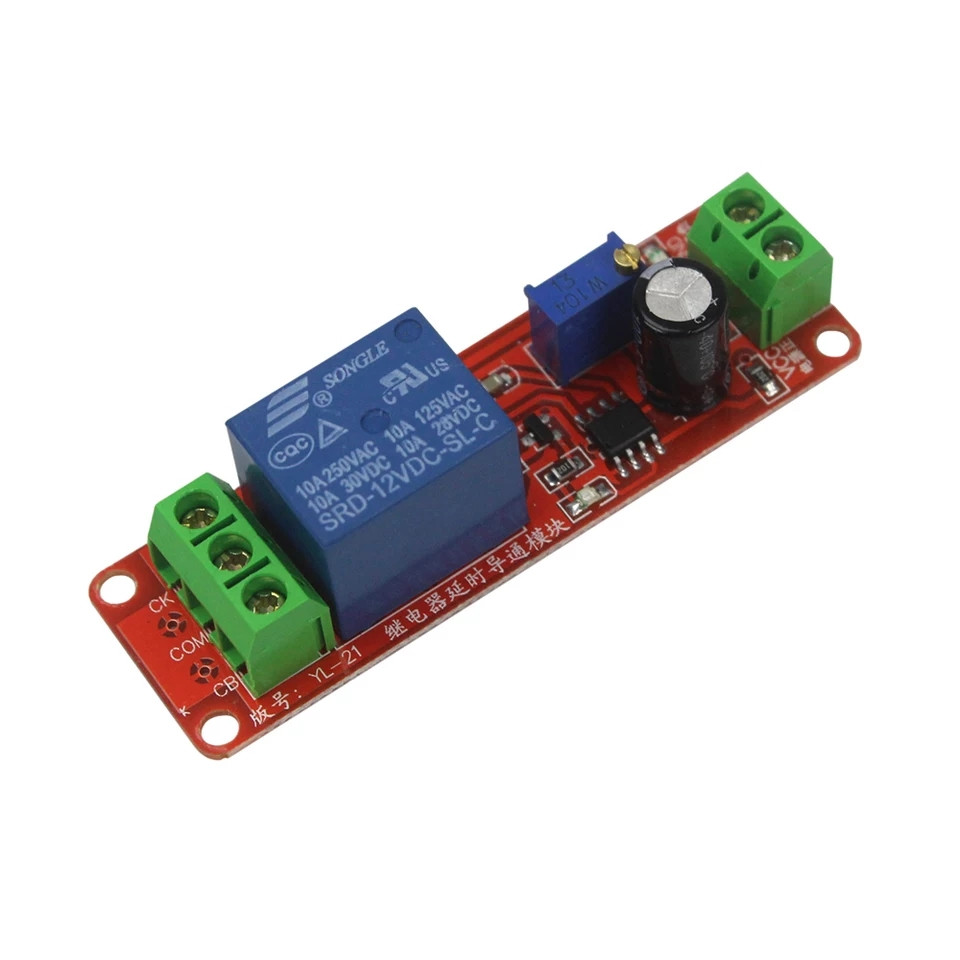

Реле з затримкою часу 0-10с 5

1-канальний модуль реле 5V із затримкою від 0 до 10 с використовується для керування різними приладами з великим потужності до 10 А. На платі є два світлодіода LED1 і LED2. LED1 показує наявність живлення. LED2 показує включення реле.

Налаштування часу затримки налаштовується многооборотным потенціометром який знаходиться на платі.

Релейний модуль на одне реле має дві клемні колодки з обох сторін плати – для підключення живлення і підключення керованих приладів до реле:

• для підключення релейного модуля до керуючого пристрою використовується 2 контакту-затиску. Контакти GND і VCC для підключення +5В, висновок;
• для підключення керованих приладів до реле на платі присутній контакту 3-затиску. Позначення контактів CB, COM, CK.

Живлення релейного модуля здійснюється від зовнішніх джерел живлення (блоків живлення, батарей) або контролерів з напругою керуючих виходів 5 Ст.

Характеристики:

• робочий струм реле: 15 – 20мА;
• керуюча напруга реле: 5В;
• модель реле: SRD-5VDC-SL-C AC250V 10A, AC125V 10A; DC28V 10A , DC30V 10A;
• кероване час затримки: 0 – 10 сек;
• габарити: 76,5 х 23,1 х 21,0 мм;
• вага: 22 р.

​Комплектація:
Реле з затримкою часу 0-10с 5 В - 1 шт.
