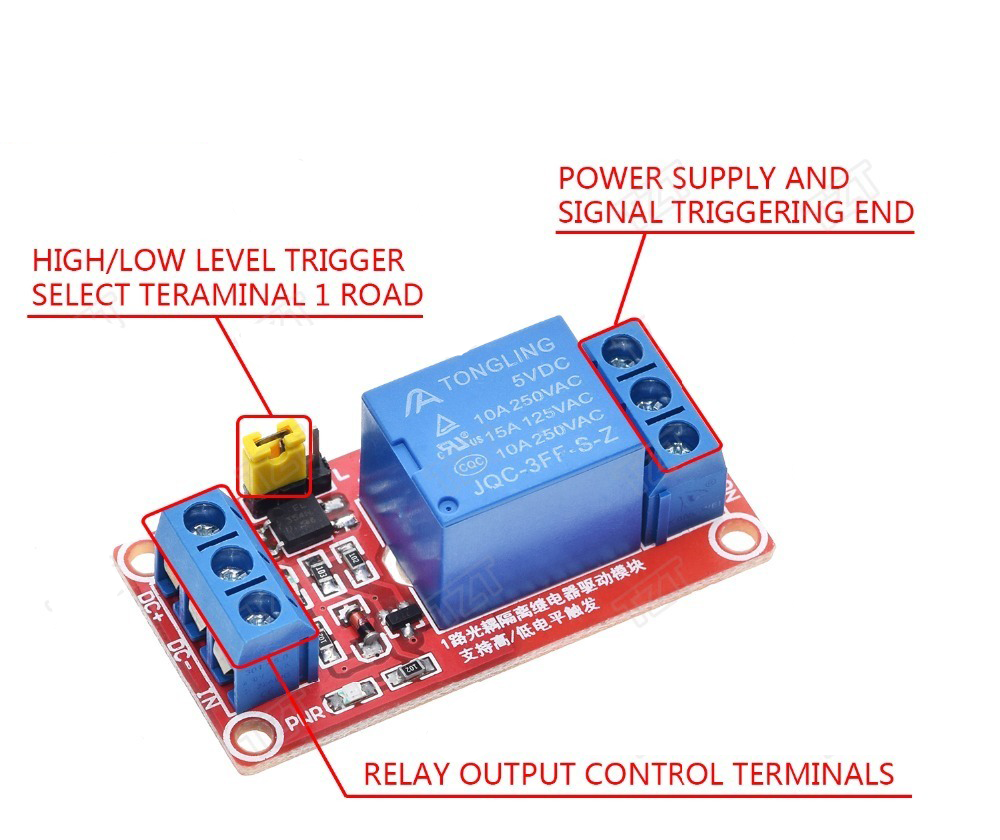

1 канальний модуль реле 5В, реле для Arduino

1-канальний модуль реле 5В використовується для керування різними приладами з великим струмом споживання. Керувати релейним модулем можна з будь-якого мікроконтролера, Arduino, комп'ютера або іншого керуючого пристрою.

Для використання релейного модуля до нього потрібно підключити комутоване пристрій. Потім потрібно підключити живлення 5В до висновків VCC і GND модуля. До висновку lN потрібно підключити керуючий пристрій з напругою управління 5 Ст.

На платі модуля є два світлодіоди - червоний і зелений. Червоний світлодіод горить, коли до модулю підключено харчування. Зелений світлодіод горить, коли на модуль подається керуючий сигнал і/або реле замкнуто.

На виході релейного модуля є дві пари контактів: нормально відкритий NO і нормально закритий NC.

Живлення релейного модуля здійснюється від керуючого пристрою, або від зовнішніх джерел живлення (блоків живлення, батарей).

Характеристики:
Робочий струм реле: 5 – 10мА;
Керуюча напруга реле: 5В;
Напруга навантаження 12VDC, 250VAC, 125VAC;
Струм навантаження: 10A;
Розміри: 50 х 26 х 18.6 мм;
Вага модуля: 14 р.

​Комплектація:
1 канальний модуль реле 5В - 1 шт.
