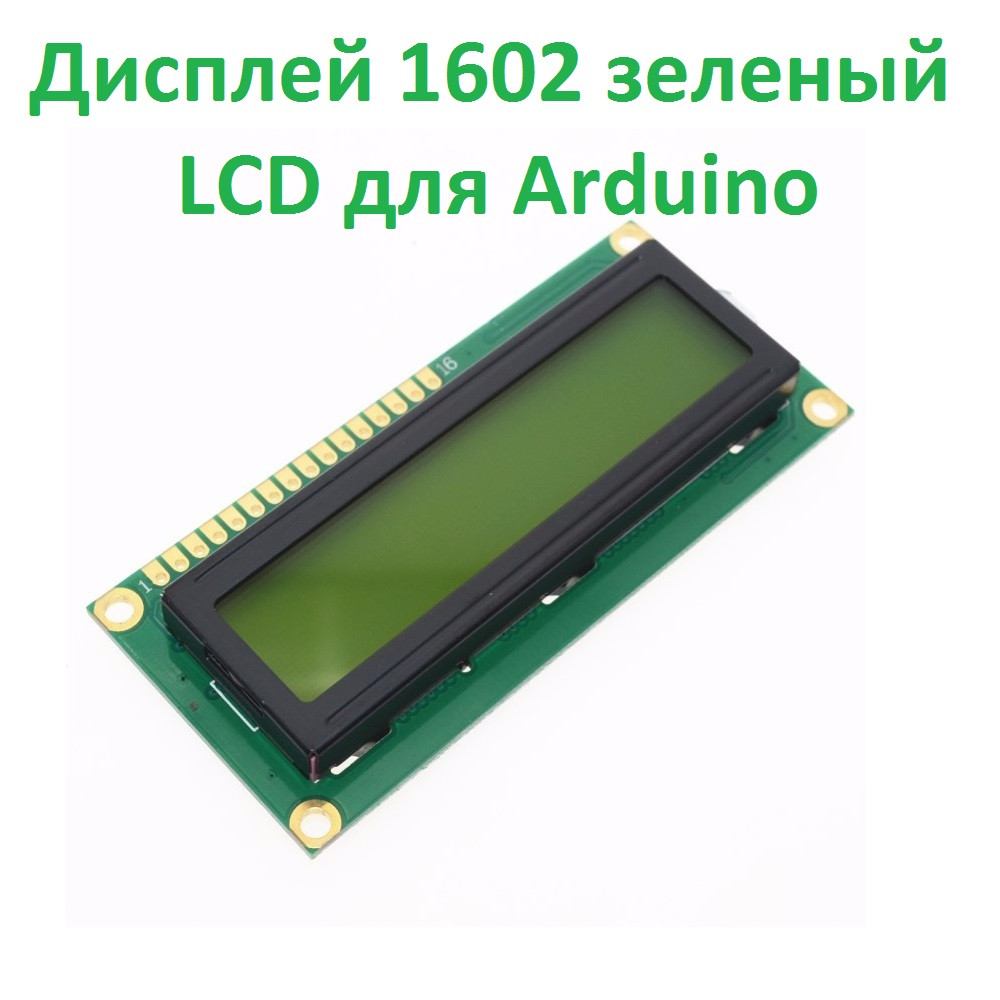

РК дисплей 1602 синій, LCD для Arduino
- Очікується
- Код: 292
55 грн
Опис
РК дисплей 1602 найчастіше використовується для виводу графічної інформації(тексту) від контролерів сімейства Arduino.
Для підключення LCD дисплея до Arduino UNO і її клонів ви можете скористатись наведеною нижче схемою, на схемі є резистор для налаштування контрасту дисплея, але його можна замінити не використовувати поставивши перемичку між 2 і 3 контактом тим самим установи контрастність дисплея на максимум:
Для перевірки дисплея після підключення можете перевірити його записавши найпростішу програму в мікроконтроллер Arduino;
LiquidCrystal lcd(7, 6, 5, 4, 3, 2); // (RS, E, DB4, DB5, DB6, DB7)
void setup(){
lcd.begin(16, 2); // Задаємо розмір екрану
lcd.setCursor(0, 0); // Встановлюємо курсор в початок 1 рядка
lcd.print("Hello, world!"); // Виводимо текст
lcd.setCursor(0, 1); // Встановлюємо курсор в початок рядка 2
lcd.print("buyfast.in.ua"); // Виводимо текст
} void loop(){ }Позначення контактів дисплея:
- Vss – загальний GND;
- Vdd – харчування;
- VO – настройка контрастності;
- RS – дані і команди;
- RW – читання і запис;
- E (Enable) – включення;
- DB0 – DB7 лінії даних;
- LEDA – анод підсвічування;
- LEDK – катод підсвічування.
Характеристики:
- Інтерфейс HD44780 сумісний;
- Напруга живлення: 5 В;
- Розміри екрану: 64 х 15 мм;
- Колір підсвічування: синій;
- Дозвіл: 2 рядки, 16 символів в рядку;
- габарити: 79,9 х 36,0 х 11,0 мм;
- вага: 31 р.
Характеристики
| Основні атрибути | |
|---|---|
| Країна виробник | Китай |
| Тип модуля | Відображення графічної інформації |
| Стан | Новий |
Інформація для замовлення
- Ціна: 55 грн
