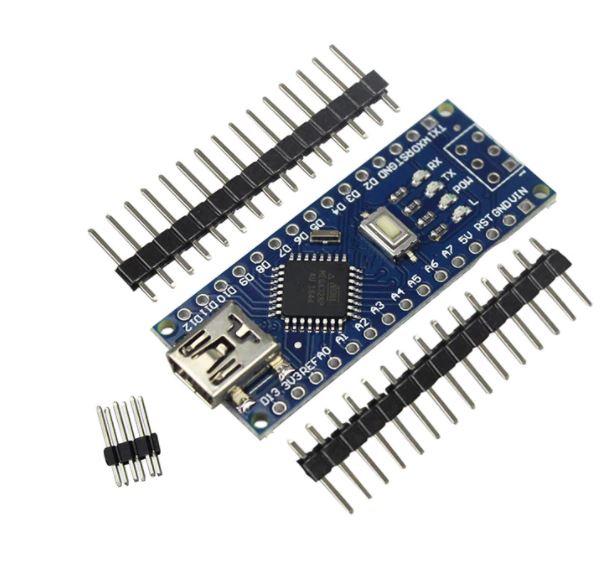

Arduino Nano v3.0 на процесорі Atmega328 P-AU 16 МГц

Arduino Nano - мініатюрний модуль на основі мікроконтролера ATMEGA328P-AU виробництва Atmel. Оптимально підходить для макетування із застосуванням паечных і безпаечных макетних плат, контакти виведені на дві лінійки по краях плати, крок виводів 2,54 мм, відстань між лінійками 15 мм.

Вбудований перетворювач USB <> COM на базі мікросхеми CH340, дозволяє оновлювати прошивку без використання програматора, єдиним натисненням кнопки на комп'ютері. Однак, при необхідності, може бути "прошитий" і будь-яким стандартним програматором зі стандартним 6-вивідним інтерфейсом ISP.

Arduino Nano 3.0 (CH340G) є аналогом оригінальної Nano 3.0, і відрізняється від нього лише мікросхемою перетворювача USB <> COM. В оригінальній Arduino Nano встановлена мікросхема FT232RL виробництва FTDI, в цій версії модуля застосована мікросхема CH340G, виробництва WCH.

Характеристики:

• Микроконтроллер: ATmega328P
• Напряжение ядра (логические уровни): +5 вольт.
• Напряжение питания по входу VIN (рекомендуемое): +7...+12 вольт.
• Предельно допустимый потенциал напряжения питания по входу VIN: +6...+20 вольт.
• Цифровых входов/выходов: 14 (6 из которых позволяют аппаратно выводить PWM / ШИМ).
• Светодиоды: Питание, Rx(приём), Tx(Передача).
• 8 аналоговых входов
• Максимально допустимый втекающий/вытекающий ток выводов: 40 мА.
• ППЗУ (Flash Memory): 32 кБайт, из которых 2 кБ используется под загрузчик (bootloader).
• ОЗУ (SRAM): 2 кБайт (встроено в ATmega328P)
• EEPROM: 1 Кб (встроено в ATmega328P)
• Тактова частота 16 МГц стабілізована кварцом.
• Готовий модуль.
• Мініатюрні розміри: 45 мм. х18
• Вага модуля 6 гр.
