Контролер заряду-розряду TP4056 1A для Li-ion акумуляторів

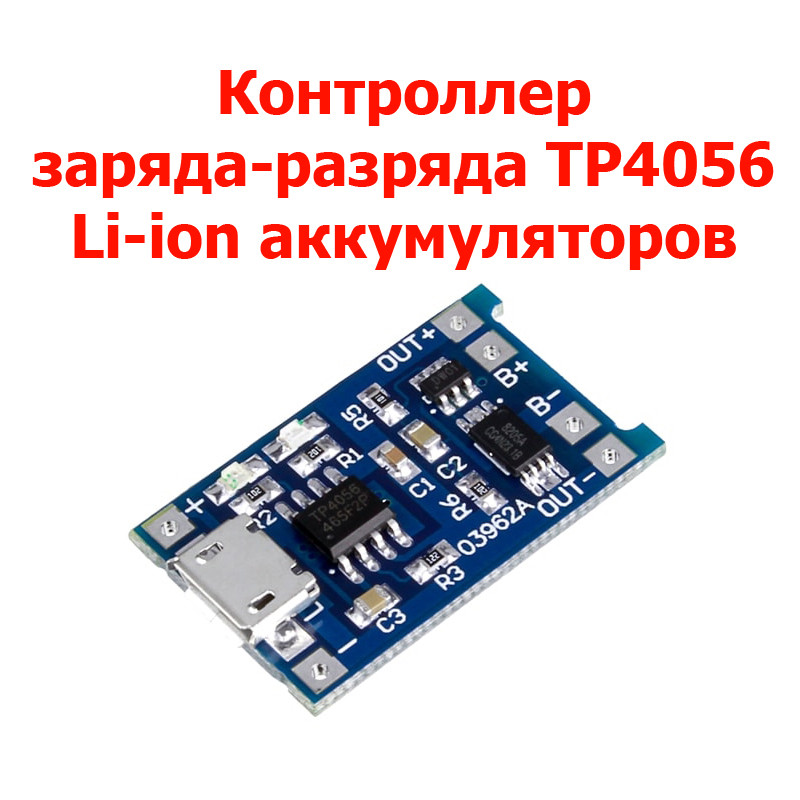

Плата заряду-розряду Li-Ion акумуляторів на базі мікросхеми TP4056 з захистом від перезаряду і перерозряду. На платі є червоний світлодіод який світитися в процесі заряду і зелений який засвітитися при заряджання. Відключення зарядки відбуватися при досягненні напруги 4,2 на акумуляторі. Відключення навантаження відбуватися при падінні напруга нижче 2,4 В на акумуляторі.

Модуль підходить для зарядки Літій-Іонних і Літій-полімерних (Li-Ion, Li-Po) акумуляторів на 3,7 В. Це можуть бути акумулятори від мобільного телефону або батареї типу 18650.

Підключення
- Вхідна напруга подається на роз'єм microUSB або висновки "IN+" і "IN-"
- Акумулятор до висновків "BAT+" і "BAT"
- Навантаження до висновків "OUT+" і "OUT"

Режими захисту:
1. Захист від перезаряду. Відключення зарядки при досягненні 4,2 Ст.
2. Захист від перерозряду. Відключення навантаження при зниженні напруги до 2,4 Ст.
3. Захист від перевантаження по струму. Перевищення струму 3 А.

Струм заряду акумулятора можна налаштувати заміною резисторів на 2 ніжці мікросхеми. На платі встановлений резистор на 1,2 кОм, що відповідає 1 А вихідний зарядного струму. Опір підбираються відповідно до наведеної нижче таблиці.

Комплектація:

Контролер заряду-розряду TP4056 1A - 1 шт.
