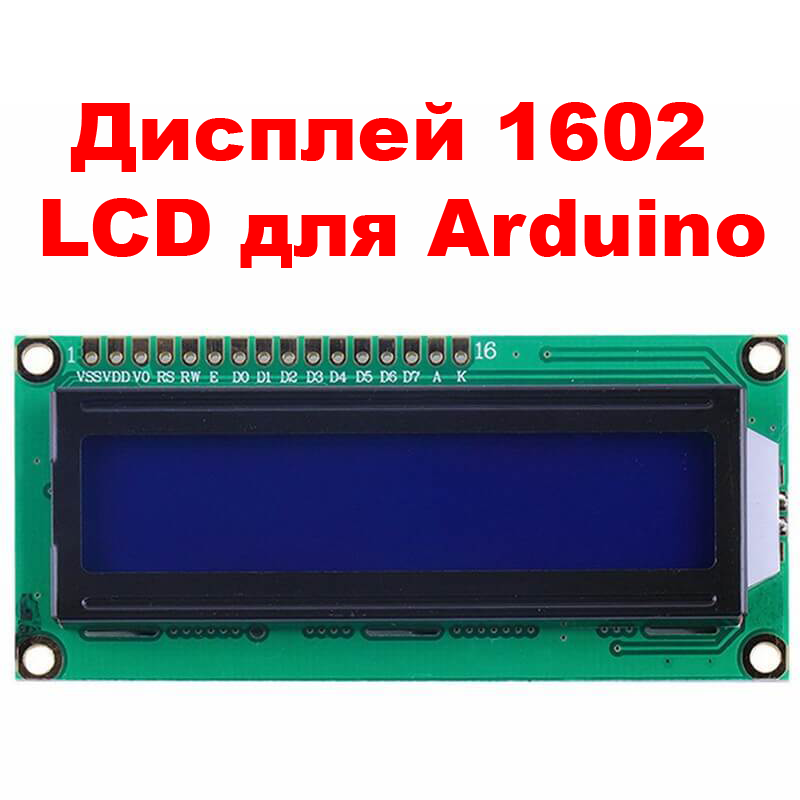

ЖК дисплей 1602 синий, LCD для Arduino

  • Очікується
  • Код: 148

55

+380 (97) 892-23-90
повернення товару протягом 14 днів за рахунок покупця
ЖК дисплей 1602 синий, LCD для Arduino
ЖК дисплей 1602 синий, LCD для ArduinoОчікується
55
+380 (97) 892-23-90

Опис

РК дисплей 1602 часто використовується для виведення графічної інформації (тексту) від контролерів сімейства Arduino.

Для під'єднання  LCD-дисплея до Arduino UNO і її клоном ви можете скористатися наведеною нижче схемою, на схемі є резистор для настроювання контрасту дисплея, але його можна замінити не використовувати, поставивши перемичку між 2 і 3 контактами, у такий спосіб встанови контрастність дисплея на максимум:


Для перевірки дисплея після під'єднання можете перевірити його записивши найпростішу програму в мікроконтролер Arduino;

#include  ''Кращуємо необхідну бібліотеку

LiquidCrystal lcd(7, 6, 5, 4, 3, 2); // (RS, E, DB4, DB5, DB6, DB7)

void setup(){

lcd.begin(16, 2); фарбовуємо розмірність екрана

lcd.setCursor (0, 0); 53 Встановлюють курсор на початок 1 рядка

lcd.print("Hello, world!"); 53 Виведення тексту

lcd.setCursor (0, 1); 53 Встановлюють курсор на початок 2 рядки

lcd.print("buyfast.in.ua"); 53 Виведення тексту

≤ void loop(){ }

Позначення контактів дисплея:

  • Vss — загальний GND;
  • Vdd-живлення;
  • VO — налаштування контрастності;
  • RS — дані та команди;
  • RW — читання й запис;
  • E (Enable) — вмикання;
  • DB0 — DB7 лінії даних;
  • LEDA — анод підсвітки;
  • LEDK — катод підсвітки.

Характеристики:

  • Інтерфейс HD44780 сумісний;
  • Напруга живлення: 5 В;
  • Розміри екрана: 64 х 15 мм;
  • Колір підсвітки: синій;
  • Роздільна здатність: 2 рядки, 16 символів у рядку;
  • габарити: 79,9 х 36,0 х 11,0 мм;
  • вага: 31 г.

Характеристики

Основні атрибути
Країна виробникКитай
Тип модуляВідображення графічної інформації
СтанНовий
ТипКонтролер

Інформація для замовлення

  • Ціна: 55
